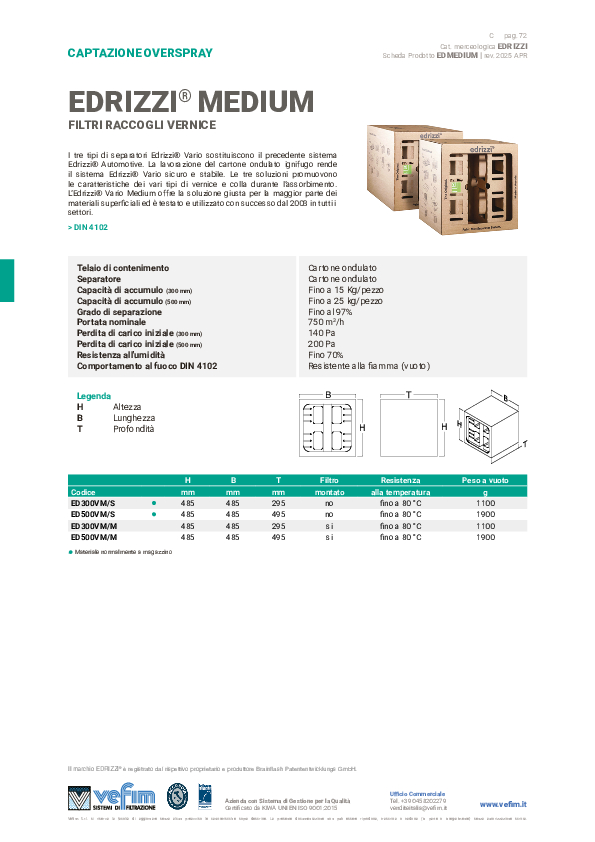

    Edrizzi® Medium

    I tre tipi di separatori Edrizzi® Vario sostituiscono il precedente sistema Edrizzi® Automotive. La lavorazione del cartone ondulato ignifugo rende il sistema Edrizzi® Vario sicuro e stabile. Le tre soluzioni promuovono le caratteristiche dei vari tipi di vernice e colla durante l’assorbimento. L’Edrizzi® Vario Medium offre la soluzione giusta per la maggior parte dei materiali superficiali ed è testato e utilizzato con successo dal 2003 in tutti i settori.

    Filtro inerziale

    Questo filtro segue il principio di separazione per inerzia: all’aumentare della dimensione delle particelle la loro massa diventa sufficientemente grande da far sì che esse non seguano più l’andamento dei filetti fluidi del gas, ma continuino la loro traiettoria e, per inerzia, vengano in contatto con le fibre. In pratica la particella non risente della deviazione del flusso d’aria in prossimità delle fibre del filtro.

    Prestazioni


    Fino a 25 kg/pz

    Accumulo

    Fino al 97%

    Separazione
  • Specifiche


    Caratteristiche

    Telaio di contenimento
    Separatore
    Capacità di accumulo (300 mm)
    Capacità di accumulo (500 mm)
    Grado di separazione
    Portata nominale
    Perdita di carico iniziale (300 mm)
    Perdita di carico iniziale (500 mm)
    Resistenza all'umidità
    Comportamento al fuoco DIN 4102
    Cartone ondulato
    Cartone ondulato
    Fino a 15 kg/pz
    Fino a 25 kg/pz
    Fino al 97%
    2000 m3/m2/h
    68 Pa
    68 Pa
    Fino 70%
    Resistente alla fiamma (vuoto) - B1


    Legenda

    H Altezza
    B Lunghezza
    T Profondità






    Codici Prodotto

        H B T Filtro Resistenza Peso a vuoto
    Codice   mm mm mm montato alla temperatura g
    ED300VM/S   485 485 295 no fino a 80 °C 1100
    ED500VM/S   485 485 495 no fino a 80 °C 1900
    ED300VM/M   485 485 295 si fino a 80 °C 1100
    ED500VM/M   485 485 495 si fino a 80 °C 1900



    Tolleranze

    Dimensioni frontali +0 / -15 (mm)
    Spessore +0 / -5 (mm)
