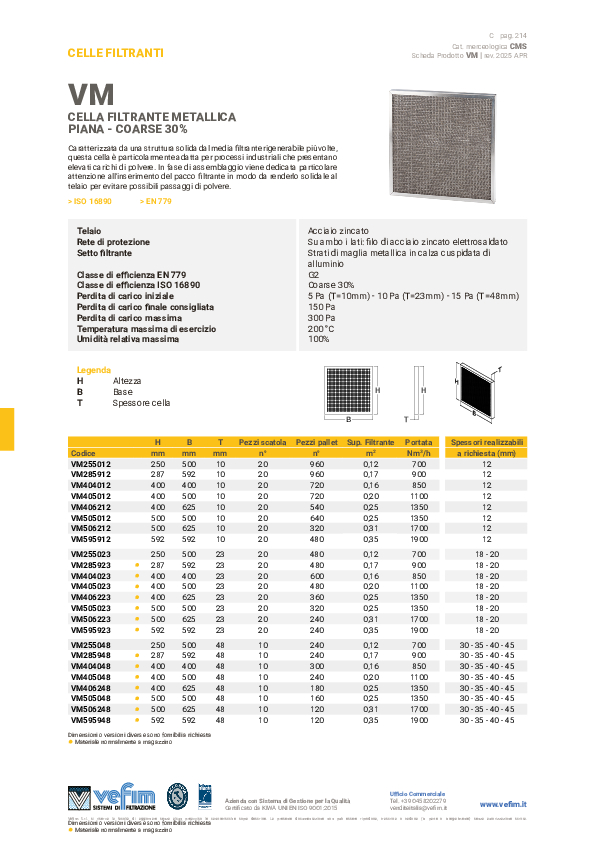

    VM - piana

    Cella piana con setto formato da strati di maglia metallica in calza cuspidata di alluminio. La sua struttura solida ed il media filtrante rigenerabile più volte la rende particolarmente adatta nei processi industriali che presentano elevati carichi di polvere: questa cella è particolarmente adatta per processi industriali che presentano elevati carichi di polvere: sono diffuse nella prefiltrazione di cappe per ristorazione e nelle cucine prosessionali, nella prefiltrazione per fumi di saldatura, nei flussi che trasportano particolato incandescente non compatibile con le celle a setto in poliestere, nei processi con nebbie oleose. In fase di assemblaggio viene dedicata particolare attenzione all'inserimento del pacco filtrante in modo da renderlo solidale al telaio per evitare possibili passaggi di polvere.

    Stampa su telaio

    Le nostre profile permettono di stampare direttamente su telaio senza la necessità di applicazione di ulteriori etichette adesive in post-produzione. Questo chiaramente velocizza il processo di produzione ma ci permette anche di poter offrire un servizio di personalizzazione del prodotto ai nostri clienti: possiamo aggiungere loghi, scritte, simboli, codici a barre, QR code o marcatori temporali con bassi costi di gestione.

    Efficienza


    Coarse 30%

    ISO 16890

    G2

    EN 779
  • Specifiche


    Caratteristiche

    Telaio
    Rete di protezione
    Setto filtrante

    Classe di efficienza EN 779
    Classe di efficienza ISO 16890
    Perdita di carico iniziale
    Perdita di carico finale consigliata
    Perdita di carico massima
    Temperatura massima di esercizio
    Umidità relativa massima
    Acciaio zincato
    Su ambo i lati: filo di acciaio zincato elettrosaldato
    Strati di maglia metallica in calza cuspidata di
    alluminio
    G2
    Coarse 30%
    5 Pa (T=10mm) - 10 Pa (T=23mm) - 15 Pa (T=48mm)
    150 Pa
    300 Pa
    200 °C
    100%


    Legenda

    H Altezza
    B Base
    T Spessore cella






    Codici Prodotto

        H B T Sup. Filtrante Confezionamento
    Codice
    		mm mm mm m2 pezzi
    VM255012   250 500 10 0,12 20
    VM285912   287 592 10 0,17 20
    VM404012   400 400 10 0,16 20
    VM405012   400 500 10 0,20 20
    VM406212   400 625 10 0,25 20
    VM505012   500 500 10 0,25 20
    VM506212   500 625 10 0,31 20
    VM595912   592 592 10 0,35 20

    VM255023 • 250 500 23 0,12 20
    VM285923 • 287 592 23 0,17 20
    VM404023 • 400 400 23 0,16 20
    VM405023 • 400 500 23 0,20 20
    VM406223 • 400 625 23 0,25 20
    VM505023 • 500 500 23 0,25 20
    VM506223 • 500 625 23 0,31 20
    VM595923 • 592 592 23 0,35 20

    VM255048 • 250 500 48 0,12 10
    VM285948 • 287 592 48 0,17 10
    VM404048 • 400 400 48 0,16 10
    VM405048 • 400 500 48 0,20 10
    VM406248 • 400 625 48 0,25 10
    VM505048 • 500 500 48 0,25 10
    VM506248 • 500 625 48 0,31 10
    VM595948 • 592 592 48 0,35 10
    Dimensioni o versioni diverse sono fornibili a richiesta. Per la lista completa consultare i PDF nella sezione Allegati.
    • Materiale normalmente a magazzino


    Tolleranze

    Dimensioni frontali +1 / -1 (mm)
    Spessore +0,5 / -2 (mm)
