    VXC - piana in inox

    Cella piana con setto formato da strati di maglia metallica in calza cuspidata di acciaio inox AISI 304. La cella è formata da una cornice e da due reti di filo di acciaio inox elettrosaldato che supportano il setto filtrante in calza cuspidata, assicurando una adeguata resistenza meccanica e la protezione del filtro. Questo tipo di filtro viene utilizzato come prefiltrazione in filtri ad alta efficienza, filtrazione di polveri secche e nebbie oleose, trattamento aria con fumi e grassi.

    Stampa su telaio

    Le nostre profile permettono di stampare direttamente su telaio senza la necessità di applicazione di ulteriori etichette adesive in post-produzione. Questo chiaramente velocizza il processo di produzione ma ci permette anche di poter offrire un servizio di personalizzazione del prodotto ai nostri clienti: possiamo aggiungere loghi, scritte, simboli, codici a barre, QR code o marcatori temporali con bassi costi di gestione.

    Efficienza


    Coarse 30%

    ISO 16890

    G2

    EN 779
  • Specifiche


    Caratteristiche

    Telaio
    Rete di protezione

    Setto filtrante

    Classe di efficienza EN 779
    Classe di efficienza ISO 16890
    Perdita di carico iniziale
    Perdita di carico finale consigliata
    Perdita di carico massima
    Temperatura massima di esercizio
    Umidità relativa massima
    Acciaio inox AISI 304 (14)
    Su ambo i lati: filo di acciaio inox AISI 304 (14)
    elettrosaldato
    Strati di maglia metallica in calza cuspidata di
    acciaio inox AISI 304
    G2
    Coarse 30%
    10 Pa(T=10mm) - 20 Pa(T=23mm) - 30 Pa(T=48mm)
    250 Pa
    400 Pa
    300 °C
    100%

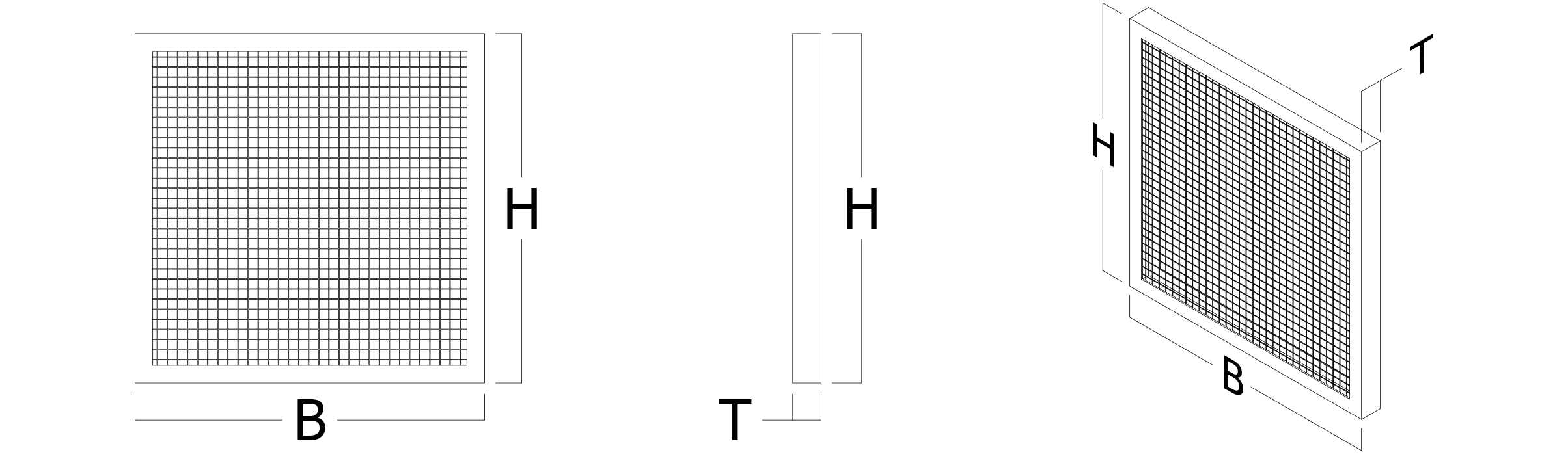

    Legenda

    H Altezza
    B Base
    T Spessore cella






    Codici Prodotto

        H B T Sup. Filtrante Confezionamento
    Codice
    		mm mm mm m2 pezzi
    VXC255012   250 500 10 0,12 20
    VXC285912   287 592 10 0,17 20
    VXC404012   400 400 10 0,16 20
    VXC405012   400 500 10 0,20 20
    VXC406212   400 625 10 0,25 20
    VXC505012   500 500 10 0,25 20
    VXC506212   500 625 10 0,31 20
    VXC595912   592 592 10 0,35 20

    VXC255023   250 500 23 0,12 20
    VXC285923   287 592 23 0,17 20
    VXC404023   400 400 23 0,16 20
    VXC405023   400 500 23 0,20 20
    VXC406223   400 625 23 0,25 20
    VXC505023   500 500 23 0,25 20
    VXC506223   500 625 23 0,31 20
    VXC595923   592 592 23 0,35 20

    VXC255048   250 500 48 0,12 10
    VXC285948   287 592 48 0,17 10
    VXC404048   400 400 48 0,16 10
    VXC405048   400 500 48 0,20 10
    VXC406248   400 625 48 0,25 10
    VXC505048   500 500 48 0,25 10
    VXC506248   500 625 48 0,31 10
    VXC595948   592 592 48 0,35 10
    Dimensioni o versioni diverse sono fornibili a richiesta. Per la lista completa consultare i PDF nella sezione Allegati.
    • Materiale normalmente a magazzino


    Tolleranze

    Dimensioni frontali +1 / -1 (mm)
    Spessore +0,5 / -2 (mm)

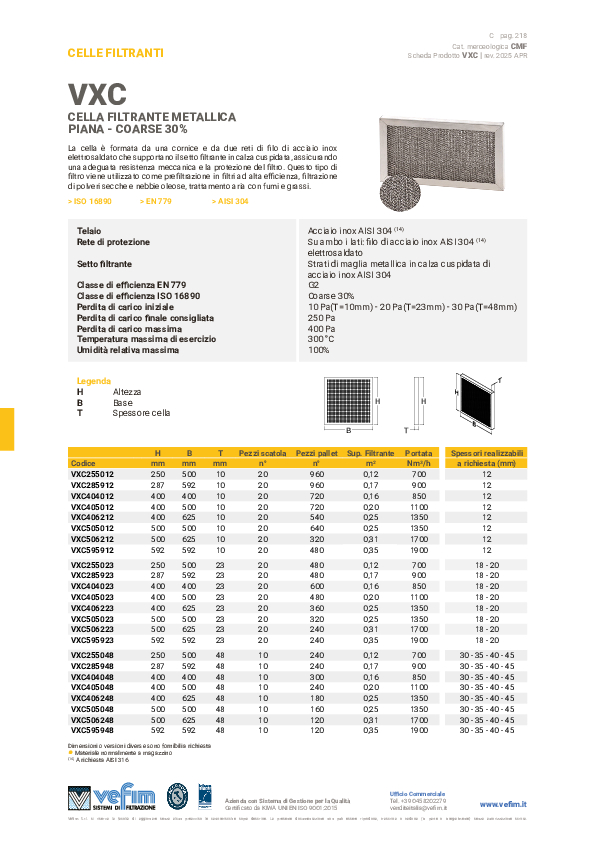

  • Allegati
