    VXR - strati di rete microstirata inox

    Cella piana con setto formato da strati di rete microstirata ondulata di acciaio inox AISI 304. La cella è formata da una cornice e da due reti di filo di acciaio inox microstirato che supportano il setto filtrante in rete microstirata, assicurando una adeguata resistenza meccanica e la protezione del filtro. Questo tipo di filtro viene utilizzato come prefiltrazione in filtri ad alta efficienza, filtrazione di polveri secche e nebbie oleose, trattamento aria con fumi e grassi.

    Efficienza


    Coarse 30%

    ISO 16890

    G2

    EN 779
  • Specifiche


    Caratteristiche

    Telaio
    Rete di protezione

    Setto filtrante

    Classe di efficienza EN 779
    Classe di efficienza ISO 16890
    Perdita di carico iniziale
    Perdita di carico finale consigliata
    Perdita di carico massima
    Temperatura massima di esercizio
    Umidità relativa massima
    Acciaio inox AISI 304 (14)
    Su ambo i lati: filo di acciaio inox AISI 304 (14)
    microstirato
    Strati di rete microstirata ondulata di acciaio inox
    AISI 304
    G2
    Coarse 30%
    10 Pa(T=10mm) - 20 Pa(T=23mm) - 30 Pa(T=48mm)
    150 Pa
    300 Pa
    350 °C
    100%

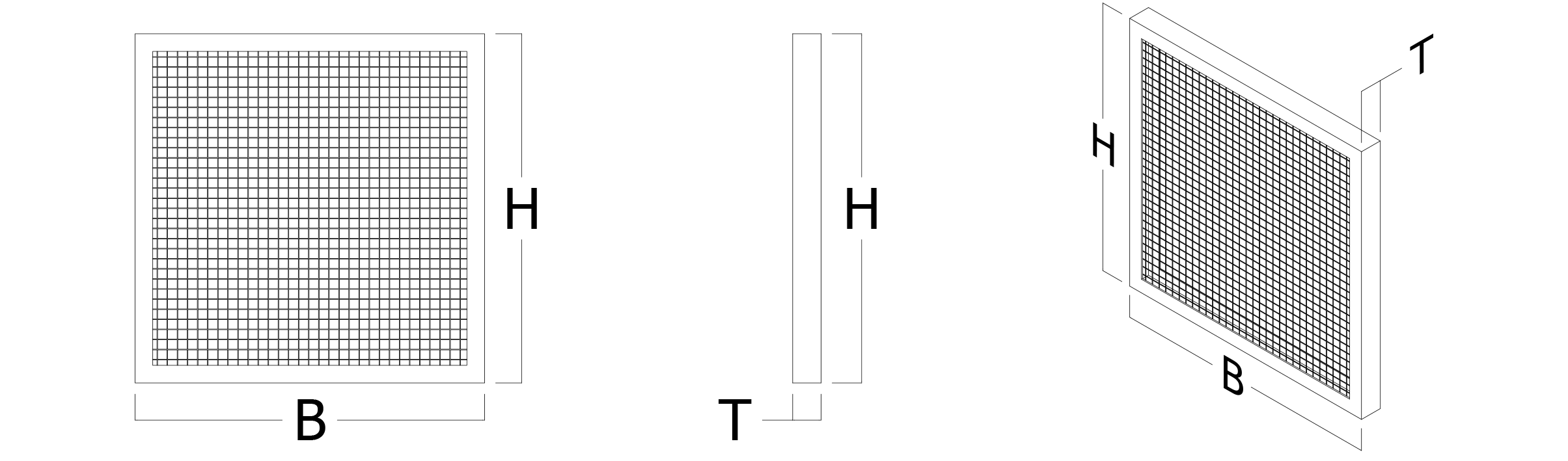

    Legenda

    H Altezza
    B Base
    T Spessore cella






    Codici Prodotto

        H B T Sup. Filtrante Confezionamento
    Codice
    		mm mm mm m2 pezzi
    VXR255012   250 500 10 0,12 20
    VXR285912   287 592 10 0,17 20
    VXR404012   400 400 10 0,16 20
    VXR405012   400 500 10 0,20 20
    VXR406212   400 625 10 0,25 20
    VXR505012   500 500 10 0,25 20
    VXR506212   500 625 10 0,31 20
    VXR595912   592 592 10 0,35 20

    VXR255023   250 500 23 0,12 20
    VXR285923   287 592 23 0,17 20
    VXR404023   400 400 23 0,16 20
    VXR405023   400 500 23 0,20 20
    VXR406223   400 625 23 0,25 20
    VXR505023   500 500 23 0,25 20
    VXR506223   500 625 23 0,31 20
    VXR595923   592 592 23 0,35 20

    VXR255048   250 500 48 0,12 10
    VXR285948   287 592 48 0,17 10
    VXR404048   400 400 48 0,16 10
    VXR405048   400 500 48 0,20 10
    VXR406248   400 625 48 0,25 10
    VXR505048   500 500 48 0,25 10
    VXR506248   500 625 48 0,31 10
    VXR595948   592 592 48 0,35 10
    Dimensioni o versioni diverse sono fornibili a richiesta. Per la lista completa consultare i PDF nella sezione Allegati.
    • Materiale normalmente a magazzino


    Tolleranze

    Dimensioni frontali +1 / -1 (mm)
    Spessore +0,5 / -2 (mm)

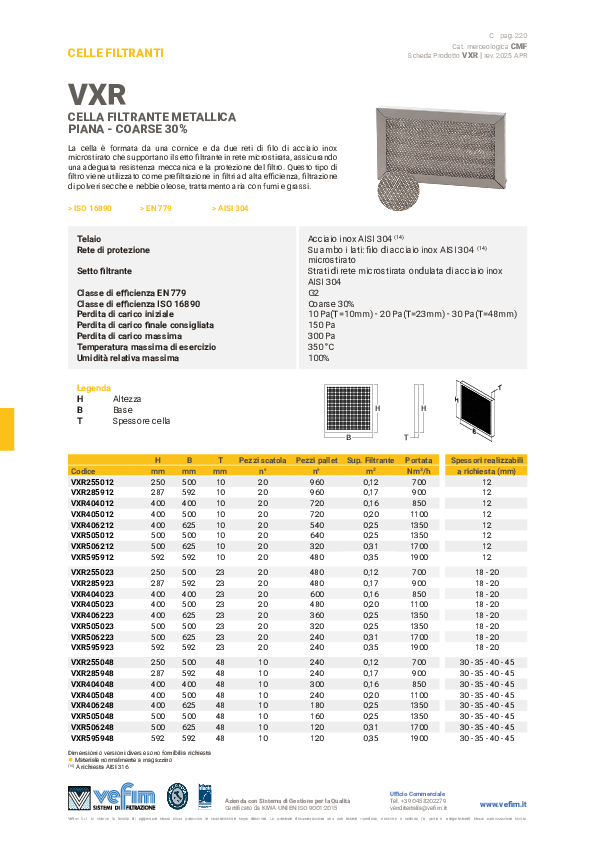

  • Allegati
