    VXS - maglia inox microstirata

    Cella piana con setto formato da strati di maglia metallica in calza cuspidata di acciaio inox AISI 304. La cella è formata da una cornice e da due reti di filo di acciaio inox microstirato che supportano il setto filtrante in calza cuspidata, assicurando una adeguata resistenza meccanica e la protezione del filtro. Questo tipo di filtro viene utilizzato come prefiltrazione in filtri ad alta efficienza, filtrazione di polveri secche e nebbie oleose, trattamento aria con fumi e grassi.

    Efficienza


    Coarse 30%

    ISO 16890

    G2

    EN 779
  • Specifiche


    Caratteristiche

    Telaio
    Rete di protezione

    Setto filtrante

    Classe di efficienza EN 779
    Classe di efficienza ISO 16890
    Perdita di carico iniziale
    Perdita di carico finale consigliata
    Perdita di carico massima
    Temperatura massima di esercizio
    Umidità relativa massima
    Acciaio inox AISI 304
    Su ambo i lati: Filo di acciaio inox AISI 304 (14)
    microstirato
    Strati di maglia metallica in calza cuspidata di
    acciaio inox AISI 304
    G2
    Coarse 30%
    10 Pa(T=10mm) - 20 Pa(T=23mm) - 30 Pa(T=48mm)
    250 Pa
    400 Pa
    400 °C
    100%

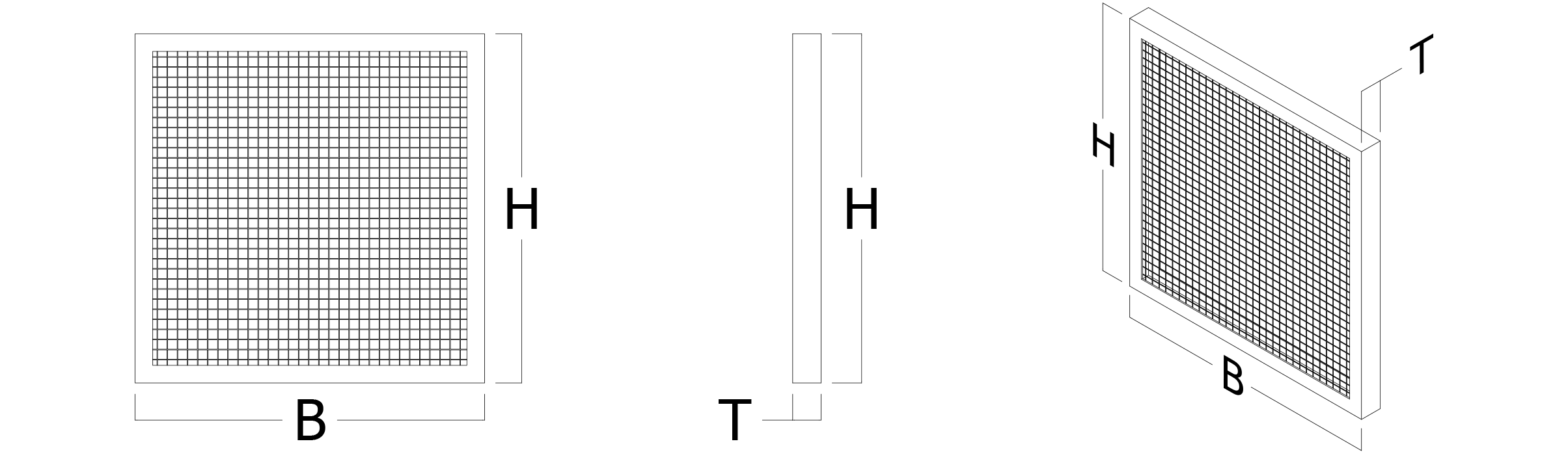

    Legenda

    H Altezza
    B Base
    T Spessore cella






    Codici Prodotto

        H B T Sup. Filtrante Confezionamento
    Codice
    		mm mm mm m2 pezzi
    VXS255012   250 500 10 0,12 20
    VXS285912   287 592 10 0,17 20
    VXS404012   400 400 10 0,16 20
    VXS405012   400 500 10 0,20 20
    VXS406212   400 625 10 0,25 20
    VXS505012   500 500 10 0,25 20
    VXS506212   500 625 10 0,31 20
    VXS595912   592 592 10 0,35 20

    VXS255023   250 500 23 0,12 20
    VXS285923   287 592 23 0,17 20
    VXS404023   400 400 23 0,16 20
    VXS405023   400 500 23 0,20 20
    VXS406223   400 625 23 0,25 20
    VXS505023   500 500 23 0,25 20
    VXS506223   500 625 23 0,31 20
    VXS595923   592 592 23 0,35 20

    VXS255048   250 500 48 0,12 10
    VXS285948   287 592 48 0,17 10
    VXS404048   400 400 48 0,16 10
    VXS405048   400 500 48 0,20 10
    VXS406248   400 625 48 0,25 10
    VXS505048   500 500 48 0,25 10
    VXS506248   500 625 48 0,31 10
    VXS595948   592 592 48 0,35 10
    Dimensioni o versioni diverse sono fornibili a richiesta. Per la lista completa consultare i PDF nella sezione Allegati.
    • Materiale normalmente a magazzino


    Tolleranze

    Dimensioni frontali +1 / -1 (mm)
    Spessore +0,5 / -2 (mm)

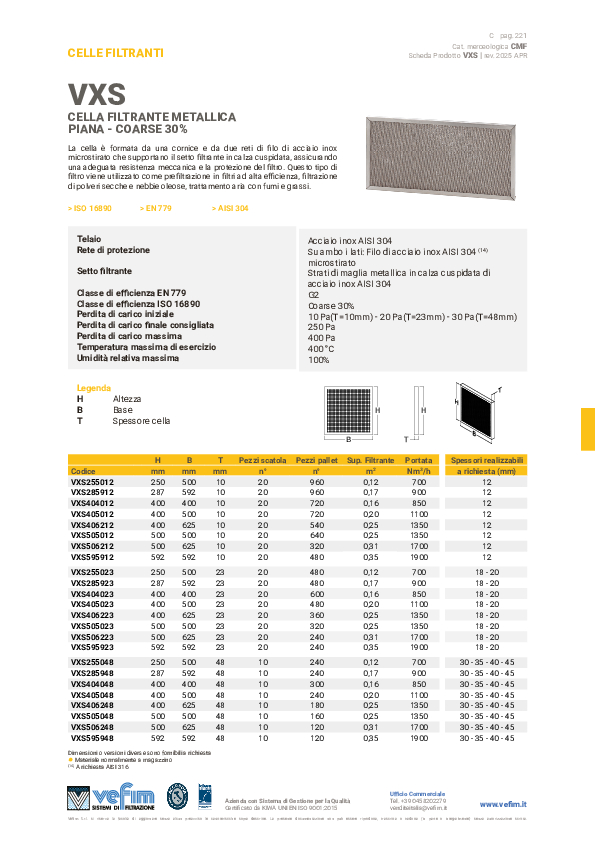

  • Allegati
