    Quadrate

    I filtri a cartuccia con carboni attivi (serie ACCART) sono dei contenitori formati da una robusta struttura in acciaio all'interno della quale trovano posto i carboni attivi. Impiegati principalmente negli impianti di verniciatura, ma possono essere utilizzate anche per altre applicazioni.
    Questa tipologia presenta una forma di parallelepipedo rettangolo ed ha compatibilità con i produttori di cabine di verniciatura quali Mecnan, Metron e Saico (vi consigliamo di andare alla sezione del nostro sito "Ricambi per cabine di verniciatura" per identificare tutte le compatibilità). Sulla parte inferiore si trova un fondello in lamiera zincata e nella parte superiore è possibile aprire l'estremità dell'attacco per sostituire i carboni attivi esausti con i nuovi.
    Tutti i prodotti della gamma Airassorb® sono particolarmente adatti per la depurazione dell’aria o gas con concentrazioni di solventi organici. Tutti i nostri carboni attivi sono garantiti vergini e sono ottenuti dall’attivazione di materia prima altamente selezionata. Le cartucce vengono avvolte in un film protettivo in polietilene ed inserite in scatole di cartone per preservarli dall’umidità e dall’adsorbimento di odori durante il trasporto.

    Imballo carboni

    Tutti i nostri carboni attivi vengono imballati in un doppio sacco per preservarli dall’umidità e dall’adsorbimento di odori durante il trasporto. Anche tutti gli articoli contenenti carboni (celle e cartucce) vengono, una volta assemblati, coperti da un film protettivo prima di essere inscatolati.

  • Specifiche


    Caratteristiche

    Tipo di carbone
    Ricaricabile
    Struttura di contenimento
    Fondelli
    Umidità relativa massima di esercizio
    Temperatura massima di esercizio
    Imballo
    Airassorb® AC22/25 (1)
    Si
    Lamiera di acciaio zincato
    Lamiera di acciaio zincato
    70% (3)
    40 °C
    Avvolte in film protettivo in polietilene ed inserite in scatole di cartone

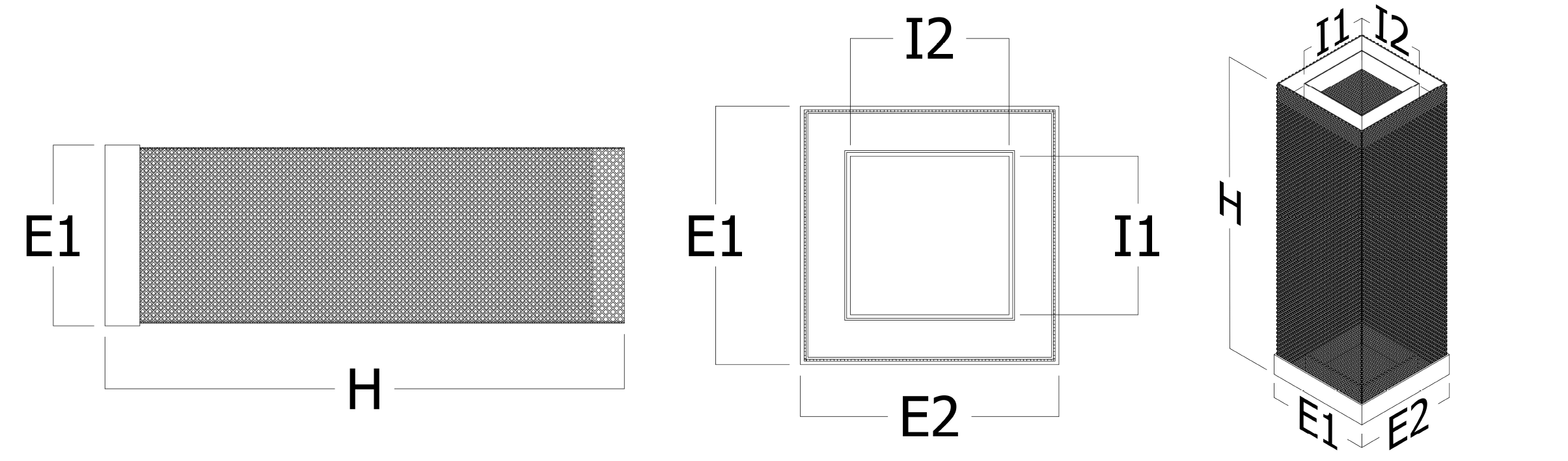

    Legenda

    H Altezza
    E1 Lato Esterno 1
    I1 Lato Interno 1
    E2 Uguale al lato esterno 1
    I2 Uguale al lato interno 1






    Codici Prodotto

        E1 I1 H Superficie Spessore Contenuto Velocità aria Portata aria Perdita Tempo contatto
    Codice   mm mm mm filtrante (m2) letto (mm) kg m/s m3/h carico (Pa) s
    AC34(4) 323 260 1000 1,16 30 21 0,05
    0,10
    0,25
    209
    418
    1044
    22
    35
    120
    0,60
    0,30
    0,12
    AC20/3(4) 323 260 1000 1,16 30 vuota (2) (2) (2) (2)
    AC34/630(5)   323 260 630 0,73 30 13 0,05
    0,10
    0,25
    1327
    263
    658
    22
    35
    120
    0,60
    0,30
    0,12
    AC20/3B(5)   323 260 630 0,73 30 vuota (2) (2) (2) (2)
    • Materiale normalmente a magazzino
    Altri tipi di carboni attivi sono disponibili a richiesta
    Dimensioni o versioni diverse sono disponibili a richiesta (1) Come da scheda tecnica AC22/25
    (2) A seconda della tipologia di carbone utilizzato
    (3) Applicabile alle cartucce piene
    (4) Compatibilità: Mecnan - Metron - Saico
    (5) Compatibilità: Mecnan



    Tolleranze

    Dimensioni +0,5 / -0,5 (mm)
