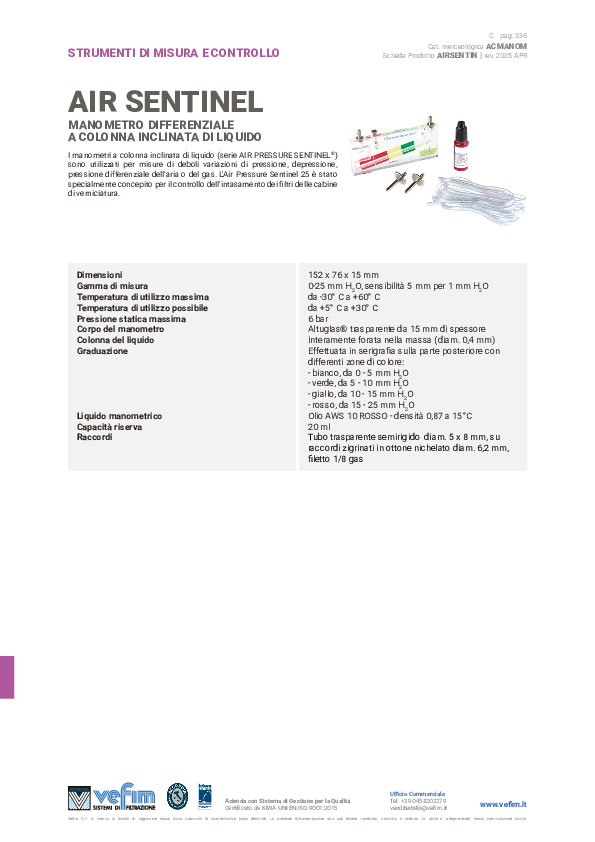

AIR SENTINEL - manometro differenziale
I manometri a colonna inclinata di liquido (serie AIR PRESSURE SENTINEL®) sono utilizzati per misure di deboli variazioni di pressione, depressione, pressione differenziale dell'aria o del gas. L'Air Pressure Sentinel 25 è stato specialmente concepito per il controllo dell'intasamento dei filtri delle cabine di verniciatura.
Caratteristiche
Dimensioni
Gamma di misura
Temperatura di utilizzo massima
Temperatura di utilizzo possibile
Pressione statica massima
Corpo del manometro
Colonna del liquido
Graduazione
Liquido manometrico
Capacità riserva
Raccordi
152 x 76 x 15 mm
0-25 mm H2O, sensibilità 5 mm per 1 mm H2O
da +5° C a +30° C
da -30° C a +60° C
6 bar
Altuglas® trasparente da 15 mm di spessore
Interamene forata nella massa (diam. 0,4 mm)
Effettuata in serigrafia sulla parte posteriore con
differenti zone di colore:
- bianco, da 0 - 5 mm H2O
- verde, da 5 - 10 mm H2O
- giallo, da 10 - 15 mm H2O
- rosso, da 15 - 25 mm H2O
Olio AWS 10 ROSSO - densità 0,87 a 15°C
20 ml
Tubo trasparente semirigido diam. 5 x 8 mm, su raccordi zigrinati in ottone nichelato diam. 6,2 mm, filetto 1/8 gas
