Panoramica
Sacchetti filtranti per liquidi
I sacchetti filtranti per liquidi (Serie SA-W) si propongono come soluzione economica e versatile per molte applicazioni di processo, grazie anche alla loro ottima resistenza meccanica. Possono essere utilizzati per prefiltrazione, filtrazione finale o per chiarificare/separare i liquidi. Vengono inseriti in appositi alloggiamenti (cestelli) la cui tenuta è formata da un anello a compressione, il sacco viene tenuto aperto dall'anello. Il liquido scorre nel sacchetto dall'interno all'esterno e la parte solida viene trattenuta dalla maglia filtrante del sacco. Durante il funzionamento stesso il sacco raccoglie solidi che si accumulano sulla superficie interna, la pressione differenziale quindi inizia ad aumentare fino al momento in cui raggiunge il limite di dover sostituire il sacco. Il fluido passa attraverso il sacco dall'interno all'esterno, la filtrazione avviene perciò sulla superficie esterna. Normalmente il sacco viene smaltito dopo l'uso.
Le dimensioni sono tipicamente standard per il settore, Vefim è in grado di fornire diversi gradi di filtrazione (in micron) o tipologie di materiali filtranti (polipropilene, poliestere, nylon monofilo) e diversi tipi di attacco (collari) per garantire compabilità con la maggior parte degli alloggiamenti. La selezione del tipo di materiale e dei micron è influenzata dalla portata e dalla viscosità del liquido da filtrare e dalle dimensioni del solido da filtrare. -
Specifiche
Caratteristiche
TRATTENIMENTO DEI MATERIALI FILTRANTI
Trattenimento in micron (µm)
Feltro di polipropilene Feltro di poliestere Rete Nylon® monofilo
Codice Codice Codice 1 µm FW1M PW1M NMW1M 3 µm FW3M PW3M non disponibile 5 µm FW5M PW5M NMW5M 10 µm FW10M PW10M NMW10M 25 µm FW25M PW25M NMW25M 40 µm non disponibile non disponibile NMW40M 50 µm FW50M PW50M NMW50M 60 µm non disponibile non disponibile NMW60M 75 µm FW75M PW75M NMW75M 100 µm FW100M PW100M NMW100M 125 µm non disponibile non disponibile NMW125M 150 µm FW150M PW150M NMW150M 200 µm FW200M PW200M NMW200M 250 µm non disponibile non disponibile NMW250M 300 µm non disponibile non disponibile NMW300M 400 µm non disponibile non disponibile NMW400M 500 µm non disponibile non disponibile NMW500M 600 µm non disponibile non disponibile NMW600M 800 µm non disponibile non disponibile NMW800M 1000 µm non disponibile non disponibile NMW1000M 1200 µm non disponibile non disponibile NMW1200M 1500 µm non disponibile non disponibile NMW1500M TEMPERATURA E CARATTERISTICHE DI FILTRAZIONE
Feltro di polipropilene Feltro di poliestere Rete Nylon® monofilo
(cod.materiale FW) (cod.materiale PW) (cod.materiale NMW) Temperatura di esercizio 90° C 150° C 135° C Solventi aromatici X X Solventi alifatici X X X Soluzioni acquose X X X Acidi X X Acidi forti X X Alcali X X X Alcali forti X X Oli vegetali / animali X X

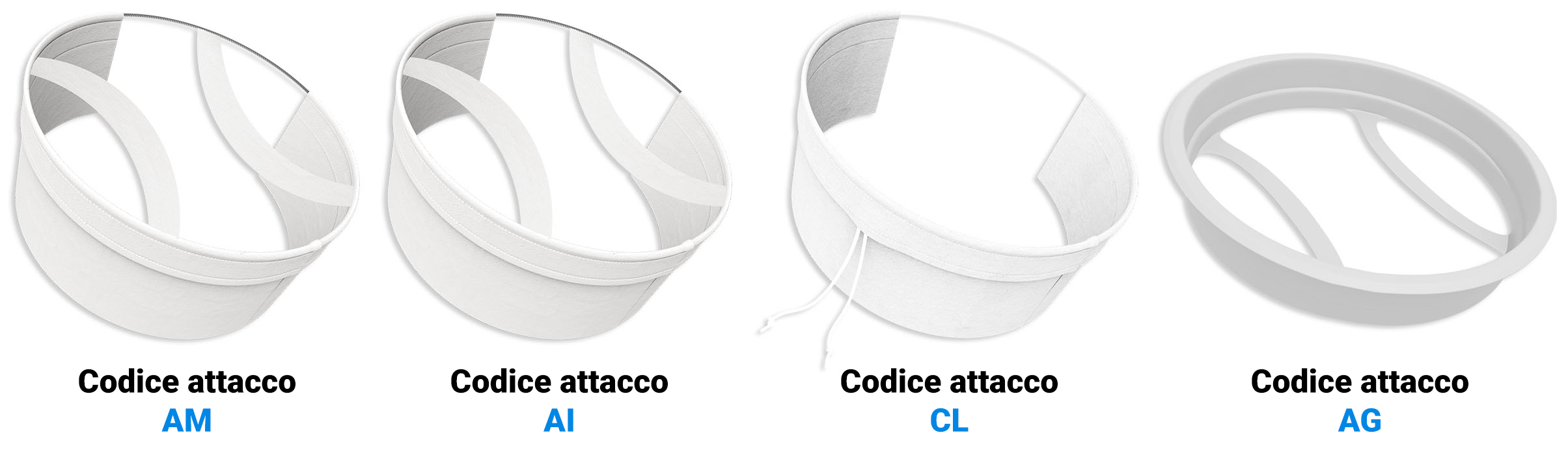

Legenda
Attacco AM Cuciti con anello metallico zincato interno
Attacco AI Cuciti con anello metallico INOX interno
Attacco AG Termosaldati con anello in polipropilene
Attacco CL Chiusura a laccetto (cordella a stringere)
Codici Prodotto
Dimensioni o versioni diverse sono fornibili a richiesta
Materiale Trattenimento Diametro (Ø) Lunghezza Area filtrante Tipo Codice
filtrante in micron (µm) mm mm m2 Attacco SAFW100M178810AG • Feltro di polipropilene 100 178 810 0,50 AG SAFW25M102380AM • Feltro di polipropilene 25 102 380 0,12 AM SAFW25M178420AM • Feltro di polipropilene 25 178 420 0,25 AM SANMW100M178420AM • Rete Nylon® monofilo 100 178 420 0,25 AM SAPW10M178420AM • Feltro di poliestere 10 178 420 0,25 AM SAPW10M178810AG • Feltro di poliestere 10 178 810 0,50 AG SAPW25M178420AM • Feltro di poliestere 25 178 420 0,25 AM SAPW25M178810AG • Feltro di poliestere 25 178 810 0,50 AG SAPW25M178810AM • Feltro di poliestere 25 178 810 0,50 AM SAPW50M178810AG • Feltro di poliestere 50 178 810 0,50 AG SAPW5M178810AG • Feltro di poliestere 5 178 810 0,50 AG SAPW5M178810AM • Feltro di poliestere 5 178 810 0,50 AM
• Materiale normalmente a magazzino -
